SERIA SIGMA X
Płyty serii X demonstrują swoje zalety głównie tam, gdzie różnice temperatur pomiędzy produktem zimnym i gorącym są bardzo niewielkie. Mała grubość materiału, z którego wykonane są płyty wymienników ciepła serii X, dodatkowo zmniejsza opór wymiany ciepła i pozwala uzyskać wyjątkowo wysokie, ogólne współczynniki przenikania ciepła.
• Czyste, jednorodne płyny wolne od ciał stałych
• Niezwykle wysoka wydajność cieplna.
• Opatentowane, twarde i miękkie wzory przetłoczeń w jodełkę.
• Głębokość przetłoczeń od 2 do 3 mm.
• Płyty mogą być uszczelnione przy zastosowaniu systemu uszczelek SIGMAFIX bez środka klejącego lub uszczelek przyklejanych środkiem klejącym o wysokiej odporności.
• Szeroka gama materiałów płyt i uszczelek.
Seria SIGMA F
Wzór przetłoczenia płyt serii F posiada odcinki zapewniające swobodny przepływ, które zapobiegają blokowaniu kanałów przepływowych przez ciała stałe lub włókna. Jednakże, konstrukcja płyt umożliwia niezawodne działanie płytowych wymienników ciepła.
• Do lepkich, włóknistych lub papkowatych cieczy, głównie w przemyśle spożywczym i produkcji napojów, np. do pasteryzacji napojów i produktów pompowalnych.
• Wydajność do 250 m³/h.
• Płyty umożliwiające swobodny przepływ.
• Odstęp pomiędzy kanałami przepływowymi od 4,5 do 5,5 mm
• Szeroki wybór materiałów płyt i uszczelek.
Seria SIGMA T
Dzięki szerszym kanałom przepływowym, cząsteczki stałe o większej średnicy mogą swobodnie przepływać przez płyty serii T. Te rodzaje płyt spełniają również wymagania tych zastosowań, w których wymagane są bardzo niskie straty ciśnienia.
• Płyny, nawet te, które zawierają większe cząsteczki lub włókna.
• Pulpa
• Kondensacja pary
• Płyta z szerokimi szczelinami oraz twardymi i miękkimi wzorami przetłoczeń w jodełkę
• Głębokość przetłoczeń od 4 do 6 mm.
• Szeroki wybór materiałów płyt i uszczelek.
SIGMATWIN
Zaprojektowaliśmy dwuścienną płytę SIGMATWIN , aby spełnić specyficzne wymagania dla płyty wymiennika ciepła jako płyty ochronnej.
Budowa i koncepcja działania
• Zamiast pojedynczej płyty SIGMA, stosujemy dwie płyty SIGMATWIN , uformowane wspólnie i włożone w siebie.
• Uszczelnienie szczeliny jest wykonane tylko w sekcji czterech otworów, za pomocą płaskich uszczelek pierścieniowych.
• Takie rozwiązanie zapobiega zanieczyszczeniu dwóch mediów / produktów uczestniczących w procesie wymiany ciepła w przypadku wycieku. W przypadku pęknięcia płyty, wyciek w pierwszej kolejności dostaje się w szczelinę pomiędzy dwie płyty i jest widoczny podczas kontroli.
• Płytowe wymienniki ciepła SIGMA wyposażone w dwuścienne płyty SIGMATWIN otwiera się do kontroli lub konserwacji tak jak standardowe płytowe wymienniki ciepła. Można również skontrolować szczeliny płyty dwuściennej.
SIGMAWIG ST 3
Niewielkie płytowe wymienniki ciepła o zwartej konstrukcji można łatwo zamontować w warunkach bardzo ograniczonej przestrzeni.
• odpowiednie dla płynów i gazów, do których nie można stosować płytowych wymienników ciepła z uszczelnieniem, szczególnie w przemyśle chemicznym i farmaceutycznym
• całkowicie spawana rama ciśnieniowa ze stali nierdzewnej
• rozmiar przyłącza: DN 25 (1”)
• wzór przetłoczeń w jodełkę zapewniający wysoką wydajność
• natężenia przepływu do 8 m³/h
• maksymalna powierzchnia wymiany ciepła na płytę: 3 m²
SIGMAWIG ST 12/18
• Odpowiednie dla płynów i gazów, do których nie można stosować płytowych wymienników
ciepła z uszczelnieniem, szczególnie w przemyśle chemicznym i farmaceutycznym.
• Skręcana rama ciśnieniowa z malowanej stali węglowej lub całkowicie spawana rama
ze stali nierdzewnej.
• Rozmiar przyłącza: DN 50 (2”)
• Wzór przetłoczeń w jodełkę zapewniający wysoką wydajność.
• Natężenia przepływu do 35 m³/h.
• Maksymalna powierzchnia wymiany ciepła na płytę: 25 m²
SIGMAWIG ST 30/40
Płyty typu SIGMAWIG ST 30 i ST 40 pozwalają na wykorzystanie unikalnych zalet naszych całkowicie spawanych płytowych wymienników ciepła o większych natężeniach przepływu, do 350 m³/h, i powierzchni wymiany ciepła do 90 m². Rozmiar przyłącza DN 150 jest odpowiedni dla tych nowych zastosowań.
• Odpowiednie dla płynów i gazów, do których nie można stosować płytowych wymienników ciepła z uszczelnieniem, szczególnie w przemyśle chemicznym i farmaceutycznym
• Skręcana rama ciśnieniowa z malowanej stali węglowej lub całkowicie spawana rama ze stali nierdzewnej.
• Rozmiar przyłącza: DN 150 (6”).
• Wzór przetłoczeń w jodełkę zapewniający wysoką wydajność.
• Natężenia przepływu do 350 m³/h.
• Maksymalna powierzchnia wymiany ciepła na płytę: 90 m²
Nowe modele SIGMAWIG ST 30 i ST 40 są dostępne w wersji całkowicie spawanej, pokazanej na ilustracji, i można je zamawiać również z ruchomymi ramami, aby zapewnić większą elastyczność eksploatacji płytowego wymiennika ciepła.
Płaszczowo-płytowy wymiennik ciepła SIGMASHELL
Laserowo spawany płytowy wymiennik ciepła SIGMASHELL
do obróbki cieplnej cieczy, par i gazów.
Powierzchnia wymiany ciepła do 700 m2 na urządzenie.
Możliwość stosowania we wszelkich sektorach przemysłu tj. w sektorze chemicznym, petrochemicznym, farmaceutycznym,
energii odnawialnej, bioenergii, energetycznym, celulozowo-papierniczym, hutniczym i koksowniczym.
Ograniczenia eksploatacyjne:
– Ciśnienie robocze od FV bar do 150 barg
– Temperatura robocza od -200°C do 550°C
– Lepkość do 8 000 mPa s
Dostępne wykonanie we wszystkich obecnie używanych materiałach płytowych.
Konstrukcja płaszcza: całkowicie spawana lub z dostępem do jednej lub dwóch stron.
Wielokrotny przepływ możliwy po stronie płyty oraz po stronie płaszcza.
Wyliczenia możliwe dla przepływu przeciwprądowego, współprądowego oraz poprzecznego.
Wzór przetłoczeń typu „jodełka” dla wysokiej oraz niskiej charakterystyki wymiany ciepła.
Płyta modułowa SIGMADUAL
Aktualnie opracowana seria SIGMADUAL z modułami płytowymi spawanymi parami, do obróbki cieplnej specyficznych mediów.
Strona produktu jest uszczelniona za pomocą laserowych spawów wokół kanałów przepływowych oraz za pomocą pierścieni uszczelniających w okolicach wlotu i wylotu.
Kanały przepływowe po stronie serwisowej są uszczelnione za pomocą uszczelek elastomerowych, natomiast wlot i wylot są spawane laserowo.

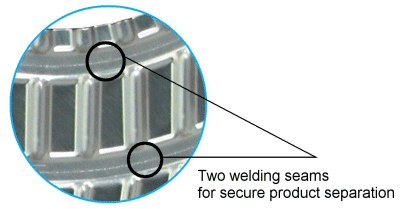

Podwójne spawanie zapewniające bezpieczne rozdzielenie produktów zwiększa również bezpieczeństwo eksploatacji.
Modułowa konstrukcja zapewnia wysoką elastyczność. Urządzenie można łatwo dostosować do zmieniających się parametrów eksploatacyjnych poprzez wymianę lub dodanie modułów SIGMADUAL .
Możliwość zastosowania we wszystkich gałęziach przemysłu, szczególnie w przemyśle przetwórczym oraz chłodniczym.
Nadaje się do eksploatacji przy ciśnieniu roboczym do 30 barg i temperaturze roboczej od -30°C do 200°C.
Dostępne wykonanie we wszystkich obecnie używanych materiałach płytowych oraz materiałach uszczelek.
